Schallschlucker für kleine Radialventilatoren

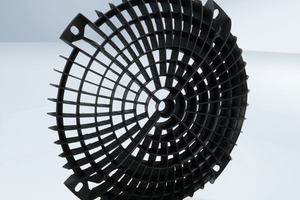

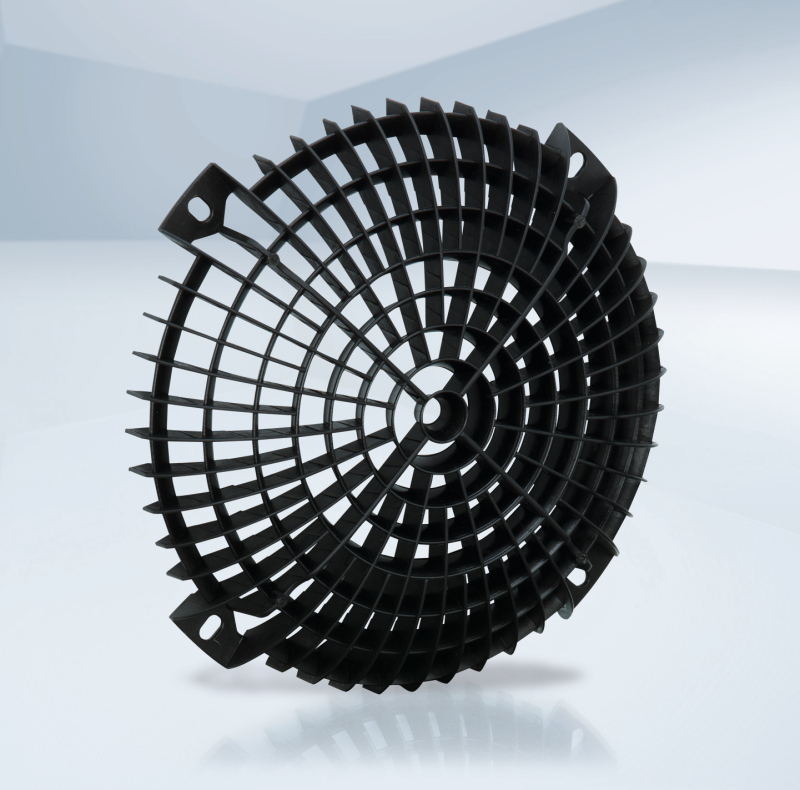

Das Vorleitgitter „FlowGrid“ von ebm-papst dient zur Schallreduzierung bei Ventilatoren. Bisher ist das Vorleitgitter für größere Axial- und Radialventilatoren bis Baugröße 990 bekannt. Nun bietet ebm-papst den Schallschlucker auch für kleine Radialventilatoren mit Durchmesser 190 bis 250 mm an. Das Problem sind Geräusche, die entstehen, wenn die Zuströmung zum Ventilator z. B. durch eine beengte Einbausituation, gestört ist. Die Folge sind Luftverwirbelungen, die Geräusche erzeugen. Das „FlowGrid“ wirkt dem entgegen, indem es diese – auch Wirbelzöpfe genannten – Turbulenzen gleich richtet und in kleine Portionen aufspaltet, bevor diese auf die Laufradschaufeln auftreffen. Die saugseitig platzierten Vorleitgitter reduzieren so die Geräuschemission und minimieren störende Einzelfrequenzen. Diese schmalbandigen, tonalen Schallanteile, die auch als Propellergeräusch oder Drehklang bezeichnet werden, werden erheblich reduziert. Durch die Verwendung eines Vorleitgitters konnte bei einem Radialventilator der Baugröße 190, der in einem Lüftungsgerät eingebaut war, der saugseitige Schallleistungspegel um über 2 dB(A) und der Drehklang sogar um 15 dB verringert werden. Anders als bei den großen „FlowGrid“ sind die kleineren Baugrößen 190 bis 250 mittig geschlossen und vereinen so eine optimale Luftführung mit einem Berührschutz gemäß DIN EN ISO 13857.

ebm-papst Mulfingen GmbH & Co. KG

74673 Mulfingen
07938 810

www.ebmpapst.com
