ebm-papst

Wechselwirkungen zwischen Ventilator und Anwendung

Ventilatoren sind komplexe Strömungsmaschinen, deren Verhalten im Betrieb stark von ihrer Einbausituation beeinflusst wird. Oft ist deshalb der Ventilator in der Anwendung nicht so leise wie erhofft oder weniger effizient als die Angaben im Datenblatt versprechen. Für die Wahl des optimalen Ventilators unterstützt ebm-papst seine Kunden bereits bei der Geräteentwicklung.

Moderne Ventilatoren arbeiten heute sehr effizient und leise. Eingebaut in einer Anwendung – bzw. unter realen Einbaubedingungen – verändert sich ihr Verhalten jedoch, wenn die Zuström- oder Abströmbedingungen gestört sind. Umgebungsfaktoren wie Klappen, Filter oder Schutzgitter können den Luftstrom beeinflussen. Wie sich diese Faktoren im Betrieb tatsächlich auswirken, ist mit typischen Auswahlprogrammen im Vorfeld nur begrenzt abschätzbar.

Deshalb lässt ebm-papst bereits bei der Entwicklung eines Ventilators über Jahrzehnte gesammelte Erfahrungen mit einfließen. Das Beispiel der „RadiPac“-Ventilatoren zeigt, wie enorm die frühe Berücksichtigung der Einbausituation bei der Entwicklung die Resultate beim Einsatz beeinflusst. Hier hat ebm-papst nicht nur Laufrad, Motor und die Ansteuerelektronik im Hinblick auf Energieeffizienz und Geräuschemission optimiert, sondern auch die reale Einbausituation in RLT-Geräten mit einbezogen, um ein optimales Ergebnis (in der Anwendung) zu erzielen.

Ist der gewählte Ventilator zu laut oder nicht effizient genug, können passive Bauteile wie das Vorleitgitter „FlowGrid“ unliebsame Effekte auch im bereits eingebauten Zustand mindern. Werden Axial- und Radialventilatoren damit nachgerüstet, reduziert das die geräuscherzeugenden Verwirbelungen in der Zuströmung drastisch, ohne die Luft- und Aufnahmeleistung zu beeinflussen.

Um auf der sicheren Seite zu sein, sollte der Ventilatorenhersteller bereits in einer frühen Entwicklungsphase des eigenen Geräts miteinbezogen werden. Bei großen wie kleinen Ventilatoren kann es sich gleichermaßen lohnen, die Strömungssituation in der Anwendung genau zu analysieren, zu bewerten und dadurch geeignete Optimierungsmaßnahmen bzw. den für die Einbausituation am besten geeigneten Ventilator zu finden.

x

Thematisch passende Artikel:

Ausgabe 02/2021 ebm-papst

Radialventilatoren für RLT-Geräte meist die bessere Wahl

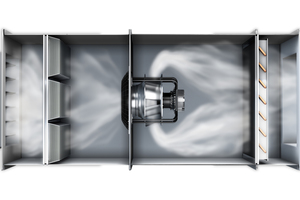

Radialventilatoren (linkes Bild) sorgen f?r eine gleichm??igere Beaufschlagung, nachgeschalteter Einbauten (Filter, W?rmeaustauscher) als Axialventilatoren (rechtes Bild). Die Farbe stellt hier die Axialgeschwindigkeit dar.

Bei Ventilatoren ist es nicht einfach zu entscheiden, welcher wirklich den besten Wirkungsgrad hat und mit größtmöglicher Energieeffizienz arbeitet. Die komplexen Strömungsmaschinen reagieren auf...

mehr
Ausgabe 06/2019 ebm-papst

TGA-Fachplaner-Tage behandeln Ventilatorentechnik

Um Ventilatorenl?sungen f?r die Wohnrauml?ftung ging es im Vortrag von Nikolai Lukin (ebm-papst).

„Effizienz im System“ – so lautete das Motto von zwei TGA-Fachplaner-Tagen, die der Ventilatorenhersteller ebm-papst am 30. September 2019 in Böblingen und am 1. Oktober 2019 in Hannover...

mehr
Ausgabe 03/2015 ebm-papst

Schallschlucker für kleine Radialventilatoren

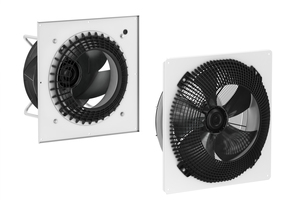

Das Vorleitgitter „FlowGrid“ von ebm-papst dient zur Schallreduzierung bei Ventilatoren. Bisher ist das Vorleitgitter für größere Axial- und Radialventilatoren bis Baugröße 990 bekannt. Nun...
