Sichere und effiziente Kälteversorgung
Kälteanlage in der Schön Klinik Vogtareuth
Die ENGIE Refrigeration GmbH aus Lindau kühlt mit ihren Anlagen bereits seit 2010 die Schön Klinik Vogtareuth. Im Jahr 2015 lieferte der Kältespezialist vom Bodensee dem Krankenhaus zwei zusätzliche „Quantum“-Kältemaschinen, sodass der Hersteller nun für die gesamte Kühlung der Klinik verantwortlich ist. Mit der Anlage kann sich das Krankenhaus auf eine zuverlässige Kälteversorgung verlassen und spart dank der Energieeffizienz der Maschinen auch noch Kosten.
In der Schön Klinik Vogtareuth werden jährlich rund 16.000 Patienten aus der ganzen Welt behandelt. Die Klinik zeichnet sich durch eine hohe Spezialisierung in den Bereichen der Neurologie, der Orthopädie, der Wirbelsäulenchirurgie, der Hand-, Ellenbogen- und Fußchirurgie sowie der Neurochirurgie, der Epilepsiechirurgie und der Herz- und Gefäßchirurgie aus. Darüber hinaus ist die Klinik international führend bei der Behandlung und Rehabilitation von Kindern mit neurologischen und orthopädischen Erkrankungen.
Die Klinik wurde im Jahr 2015 um einen großen OP-Neubau erweitert. Dadurch verfügt das gesamte Krankenhaus nun über eine doppelt so große Fläche. Zudem lief die bestehende Kälteanlage mit dem Kältemittel R22, dessen Verwendung durch die F-Gase-Verordnung eingeschränkt ist. Der bereits im Jahr 2010 installierte „Quantum“ (Typ X060) mit einer Kälteleistung von 480 kW reichte alleine nicht zur Kühlung der kompletten Klinik aus. Aus diesen Gründen entschied sich der Betreiber der Schön Kliniken für eine neue Kältezentrale. Diese sollte das komplette Krankenhaus, also den Bestandsbau sowie den OP-Neubau mit Operationssälen, Intensivstation, Sterilgutversorgung, aber auch der IT, kühlen. Eine zuverlässige Kälteversorgung ist gerade in einer Klinik unerlässlich: Nicht nur die Genesung der Patienten hängt von einem optimalen Raumklima ab, auch die Funktion der empfindlichen medizinischen Geräte ist temperaturabhängig. Zudem ist es wichtig, dass die Kältemaschinen absolut leise und schwingungsfrei sind, damit sie den Krankenhausbetrieb nicht stören. Das Hauptentscheidungskriterium für die Schön Klinik Vogtareuth war jedoch die Energieeffizienz der neuen Kältemaschinen. Da der Betreiber mit dem bestehenden „Quantum“ bereits positive Erfahrungen gemacht hatte, entschied er sich für zwei zusätzliche Kältemaschinen dieses Typs.
Zahlreiche Vorteile im Klinikbetrieb
Bei der Kältemaschine kann auf den Einsatz von Öl im Kältemittelkreislauf komplett verzichtet werden. Dadurch reduzieren sich die Reibungs- und Verschleißeffekte auf ein Minimum. Die Kältemaschinen sind besonders wartungsarm. Daneben zeichnet sich das System durch eine besondere Laufruhe aus. Gerade in einem Krankenhaus ein großer Vorteil, denn so wird der Klinikbetrieb nicht gestört. Beim Start entstehen bei dieser Kältemaschine keine Stromspitzen, was sie zudem besonders effizient macht und ein stabiles Versorgungsnetz gewährleistet. Der „Quantum“ verfügt auch über eine ausgezeichnete Energieeffizienz in Teillast – ein wichtiger Entscheidungsgrund für die Schön Klinik. Der Einsatz von EMV-Filtern schützt außerdem vor elektromagnetischer Strahlung – auch das ein wichtiger Vorteil im Klinikbetrieb.
Open-Flash-Economizer sorgt für höchste Effizienz

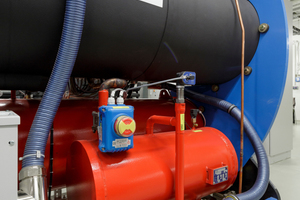

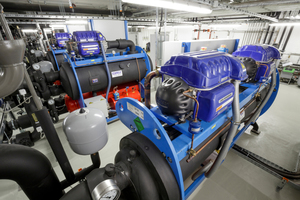

Die neuen „Quantum“-Kältemaschinen (Typ X045) haben eine Leistung von je 355 kW. Beide sind mit einem Open-Flash-Economizer ausgestattet. Dadurch erhöht sich die Kälteleistung der Maschinen, sodass die Schön Klinik mit zwei statt mit drei zusätzlichen Kältemaschinen auskommt. Gleichzeitig steigert der Open-Flash-Economizer die Energieeffizienz, was die Betriebskosten für die Kälteerzeugung deutlich senkt. Zudem konnten zwei neue, zunächst adiabate Rückkühler auf dem OP-Neubau dank des Open-Flash-Economizers in Trockenkühler umgewandelt werden. Die energetischen Nachteile von Trockenkühlern gegenüber adiabaten Rückkühlern werden durch den Open-Flash-Economizer kompensiert. Der Vorteil der Trockenkühler: Bei ihnen besteht keine Legionellengefahr, dadurch spart die Klinik Wartungskosten.
Schön Klinik profitiert

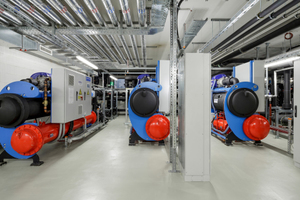

Der bereits installierte „Quantum“ (Typ X060) wurde im Zuge des OP-Neubaus in die neue Kältezentrale umgesetzt – im laufenden Klinikbetrieb. Diese Kältemaschine fungiert als Notmaschine: Bei Ausfall der anderen beiden Kältemaschinen läuft der X060 mit Sicherheitsstrom im Notbetrieb weiter und deckt so 60 % der Kälteleistung ab. Möglich ist das durch den Anlaufstrom mit 5 A und die stufenlose Drehzahlregelung. Grundsätzlich ist die Kältezentrale so konzipiert, dass nur eine der Kältemaschinen durchgehend läuft. Die anderen werden lediglich bei Bedarf zugeschaltet. Möglich wird dies durch die gute Energieeffizienz der Anlage in Teillast. Dank der Schwingungsfreiheit der Kältemaschinen konnte die Schön Klinik beim OP-Neubau auf weitere Fundamente verzichten. Die Kältemaschinen laufen so leise und schwingungsfrei, dass direkt über der Kältezentrale Funktionsräume des Krankenhauses liegen können.
Die ENGIE Refrigeration GmbH (www.engie-refrigeration.de) hatte die Schön Klinik Vogtareuth während des Umbauprozesses in allen Fragen zum Kälteprozess, etwa zur hydraulischen Auslegung oder zu den integrierten Komponenten wie Pumpen, Rückkühlwerken und Pufferspeichern, beraten. Außerdem hat das Lindauer Unternehmen für alle Kältemaschinen die Wartung übernommen.
Die Vorteile für die Schön Klinik Vogtareuth auf einen Blick:
Höchste Energieeffizienz dank Open-Flash-Economizer, auch in Teillast
Redundanz der Kältemaschinen; X060 erbringt im Notbetrieb 60 % der benötigten Kälteleistung
Schwingungsfreiheit und besondere Laufruhe; dadurch keine Beeinträchtigung des Klinikbetriebs
Keine Stromspitzen beim Start; dadurch höchste Energieeffizienz und stabile Versorgung
Schutz vor elektromagnetischer Strahlung durch EMV-Filter
