Energieeffizienz im Biozentrum

„Nach der Sanierung der Lüftungsanlagen im Biozentrum, im Gebäude N260, sparen wir viel mehr Energie ein als wir je prognostiziert haben. Die ersten Ergebnisse haben unsere Berechnungen weit übertroffen“, freut sich Gabi Lilienthal, Teamleitung technische Gebäudeausrüstung bei der Abteilung Planen und Bauen der Goethe-Universität Frankfurt. Gemeinsam mit ihrem Team hatte sie die Bau- und Projektleitung übernommen.

Biozentrum: umfangreiche Sanierung mit staatlicher Förderung

Die Modernisierung der Lüftungsanlagen im Gebäude N260 ist Teil einer umfangreichen energetischen Sanierung des Biozentrums auf dem Campus Riedberg. Insgesamt werden bis 2025 sieben Gebäude in drei Bauabschnitten saniert. Die Gesamtbaukosten betragen 10,68 Millionen Euro und werden zur Hälfte vom Land Hessen gefördert, und zwar im Rahmen des CO₂-Minderungs- und Energieeffizienzprogramms, kurz COME. Die Arbeiten am Gebäude N260 im Biozentrum waren der erste Bauabschnitt und wurden 2022 fertiggestellt.

Mit etwa 46.000 Studierenden zählt die Goethe-Universität Frankfurt am Main zu den größten Universitäten Deutschlands. Das Biozentrum steht auf dem Campus Riedberg, der als naturwissenschaftlicher Campus die Fachbereiche Biochemie, Chemie, Pharmazie sowie Physik und Biowissenschaften beheimatet. Auch große Teile der Geowissenschaften und der Geographie sind dort angesiedelt. Zukünftig werden sich auch die Institute der Mathematik und der Informatik auf dem Campus Riedberg befinden.

30 Jahre alte Lüftungsanlagen und Energiekosten in Millionenhöhe

Das Biozentrum wurde 1994 eröffnet. „Demnach sind auch die Lüftungsanlagen knapp 30 Jahre alt und waren fällig für eine Bestandssanierung“, verdeutlicht Gabi Lilienthal. Eine Ermittlung der Energiekosten ergab: Die Lüftungsanlagen sind sowohl mit 88 % bei der Wärme als auch mit 56 % beim Strom die Haupt-Energieverbraucher im Biozentrum und in den Chemischen Instituten auf dem Campus Riedberg. Sie verursachen jährlich Kosten in Millionenhöhe, nämlich 1,97 Millionen Euro für Strom und weitere 1,02 Millionen Euro für Wärme.

„Wo der Energieverbrauch hoch und die Anlagen alt sind, liegen erfahrungsgemäß die größten Einsparpotenziale. Mit einer perfekt abgestimmten zentralen raumlufttechnischen Anlage hat das Biozentrum jetzt seine Energieeffizienz maximal optimiert“, erklärt Paul Tucholke, Verkaufsingenieur und Projektverantwortlicher der BerlinerLuft Technik GmbH. Die Goethe-Universität Frankfurt hat den ersten Bauabschnitt des Gebäudes N260 in enger Abstimmung mit der BerlinerLuft Technik und der Hürner Luft- und Umwelttechnik (HLU) ausgeführt.

Der Anlagenbau von HLU erhielt den Zuschlag für das öffentlich ausgeschriebene Bauvorhaben und zog die BerlinerLuft Technik als Projektpartner hinzu. Die BerlinerLuft Technik mit Sitz in Berlin ist Spezialist für Klima- und Lüftungstechnik; die Hürner Luft- und Umwelttechnik mit Hauptsitz in Mücke-Atzenhain (Hessen) ist Experte für energieeffiziente Zu- und Abluftsysteme. Die beiden Unternehmen arbeiten seit über 15 Jahren zusammen.

Neues Energiekonzept für das ­Biozentrum

Die Goethe-Universität Frankfurt hat das Großprojekt mit sieben Gebäuden und drei Bauabschnitten über ihre hauseigene Planungsabteilung entwickelt und geplant. Das Projektteam um Gabi Lilienthal und den Ansprechpartnern der BerlinerLuft Technik und HLU hat an mehreren Stellschrauben gedreht, um die Lüftung im Biozentrum der Goethe-Universität Frankfurt so sparsam wie möglich zu gestalten. Wichtige Elemente dafür sind neue, energieeffiziente Zu- und Abluftanlagen (nach ErP 2018) in allen sieben Gebäuden. Eingebaute Leitbleche im Ansaugkanal sorgen für weniger Druckverluste. Elektroinstallation sowie Mess-, Steuer- und Regeltechnikinstallation (MSR) werden ebenfalls angepasst.

„Durch unsere lüftungstechnische Expertise im Bereich chemisch korrosiver Abluft, verzahnt mit der allgemeinen Raumlufttechnik, konnten wir noch bessere Ergebnisse erzielen“, sagt Christian Litzinger, Bereichsleiter des Anlagenbaus bei Hürner Luft- und Umwelttechnik.

N260 – eine Art Pilotprojekt

Das neue Energiekonzept für das Biozentrum wurde im ersten Bauabschnitt im Gebäude N260 auf die Probe gestellt. Mit Erfolg: Rund 55 % weniger Strom- und 60 % weniger Wärmeverbrauch sind das Ergebnis der bisherigen Sanierungsmaßnahmen. Dies zeigen Live-Messungen, die die Goethe-Universität von November 2022 bis März 2023 bei Voll- und Teilauslastung der Anlage dokumentiert hat. Weniger Energieverbrauch bedeutet auch weniger Kosten: Hochgerechnet spart die Universität so jährlich rund 236.000 Euro an Strom und Fernwärme. „Zusammen mit den staatlichen Subventionen wird sich die Anlage so bereits nach drei bis vier Jahren amortisiert haben“, erklärt Gabi Lilienthal.

Energieeffiziente RLT-Anlage

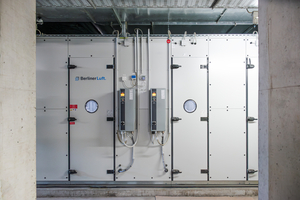

Herzstück der energetischen Sanierung im Gebäude N260 ist eine energieoptimierte RLT-Anlage der BerlinerLuft Technik aus der Baureihe „HygCond“. Der Hersteller fertigt seine RLT-Geräte und Hydraulikmodule am Standort in Bexbach, Saarland. Als modular aufgebautes Klimagerät konditioniert „HygCond“ die Zu- und Abluft besonders energieeffizient. Darüber hinaus zeichnet es sich durch eine hohe Luftdichtigkeit in Verbindung mit minimalen Wärmeverlusten über das Gerätegehäuse aus. Die „HygCond“-Geräte sind auf die Hygieneanforderungen nach VDI 6022 geprüft, was eine optimale und einfache Wartung gewährleistet.

Die neue RLT-Anlage arbeitet mit einem Volumenstrom von 41.000 m³/h in der Nacht und 62.000 m³/h am Tag. Zum Vergleich: Die Bestandsanlage war auf eine Luftmenge von 68.000 m³/h ausgelegt. Tatsächlich aber hat sie wegen defekter Abluftregler sogar mehr Luft benötigt, nämlich 78.000 m³/h. Durch die Sanierung und die Steuerungsoptimierung hat sich der Stromverbrauch der zen­tralen RLT-Anlage um 70 % reduziert.

„EcoCond“ in Vollversion

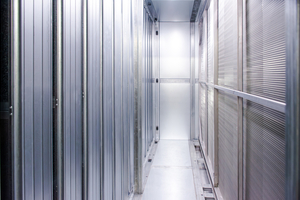

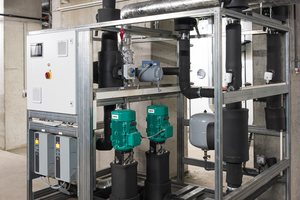

Für eine optimale Wärmerückgewinnung sind die Zu- und Abluftanlage im Gebäude N260 zusätzlich mit dem System „EcoCond“ in Vollversion ausgeführt. „EcoCond“ ist ein hocheffizientes Wärmerückgewinnungssystem zum Heizen und Kühlen. In der Vollversion schafft es eine Rückwärmzahl bis 80 % und senkt dank sparsamer Betriebsweise die Lebenszykluskosten raumlufttechnischer Anlagen. Das Kreislaufverbundsystem besteht aus Gegenstrom-Luft-Wasser-Wärmeübertragern, einer drehzahlgeregelten 100 % redundanten Hochdruck-Kreisel-Pumpentechnik, hydraulischer Verbindungen und einem Controller für die Wärmerückgewinnung. Die Vorteile dieses Aufbaus: eine kompakte Einheit, ein kontinuierlich optimierter Massenstrom und minimierte Druckverluste im RLT-Gerät.

Vorgabe war, dass die Wärmerückgewinnung über eine Siemens Steuerung laufen musste. „Also haben wir unsere Programmierer kurzerhand auf diese Steuerung geschult“, betont Paul Tucholke. Die Wärmerückgewinnung nach EN 308 im Gebäude N260 hat einen Wirkungsgrad von mindestens 69 % unter Volllastbedingungen, bei reduzierter Betriebsweise steigend.

Hocheffiziente Abluftventilatoren

Ein weiterer Grund für die guten Energie-Einsparergebnisse ist der Einbau von neuen, hocheffizienten Abluftventilatoren der Hürner Luft- und Umwelttechnik. Statt der alten riemenangetriebenen Ventilatoren sind nun hocheffiziente Radialventilatoren mit EC-Motoren im Bereich der Sonderabluft im Einsatz. „Dank der einzigartigen Laufradgeometrie erreichen unsere Ventilatoren einen sehr hohen Wirkungsgrad“, erklärt Christoph Reimers, der das Projekt als Gebietsverantwortlicher bei HLU betreut.

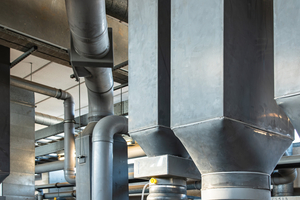

In Summe hat HLU 68 Radialluftventilatoren in den Baugrößen 160 bis 250 im Gebäude N260 im Biozentrum verbaut. Die neuen Ventilatoreinheiten arbeiten mit über 80 % Motorenwirkungsgrad. Um Druckverluste zu minimieren, achtete HLU auf strömungsgünstige Anschlusspunkte der Lüftungsrohre an die Ventilatoren und einen optimierten Kanalverlauf. „Mit unseren Radialventilatoren lässt sich die Abluftmenge ganz ohne Volumenstromregler bestimmen. Auch ein Betrieb in Teillast mit reduzierten Luftmengen ist so unkompliziert möglich. Das spart zusätzlich Energie. Im Volllastbetrieb sprechen wir von einer Stromersparnis für die Sonderablüfter von 71 %. Im Teillastbetrieb sind es sogar 89 %“, erklärt Christian Litzinger.

Die Goethe-Universität Frankfurt profitiert von einem zuverlässigen Lüftungssystem mit höchster Ausfallsicherheit. Der Wartungsaufwand ist auf ein Minimum reduziert.

Drei große Herausforderungen

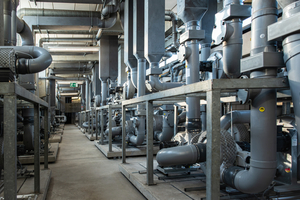

Für die Goethe-Universität Frankfurt, die BerlinerLuft Technik und HLU hielt das Projekt im Gebäude N260 im Biozentrum drei besondere Herausforderungen bereit: Energieeinsparung, Platz und Zeit. Eine größtmögliche Energieeinsparung war das Hauptkriterium des Projekts. Für die Lüftungsanlage bedeutet das: Alles, was nicht unbedingt nötig ist, wurde weggebaut, so schlank wie möglich gehalten und die Anlage strömungstechnisch perfekt angepasst.

Platz optimal ausgenutzt

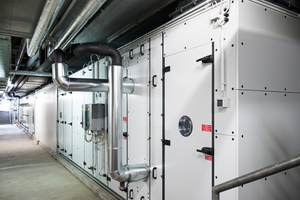

Eine zweite Herausforderung war der Platz. „Die neue Anlage musste exakt in die Abmessungen der alten Anlage passen und sich an die örtlichen Gegebenheiten anpassen“, verdeutlicht Gabi Lilienthal. Die Technikzentrale befindet sich im Keller des Biozentrums. Über einen Lichtschacht wurden die Einzelteile der Anlage eingebacht und dann an Ort und Stelle montiert. „Hier war eine extrem gute Vorplanung nötig“, betont Christian Litzinger von HLU. Platztechnisch punktet auch die RLT-Anlage der BerlinerLuft Technik aus der Baureihe „HygCond“. Als modular aufgebautes Klimagerät ist es eine besonders platzsparende Kon­struktion. Im Ganzen ist das Zu- und Abluftgerät im Gebäude N260 im Biozentrum 4 x 2,5 x 20 m (B x H x L) groß. Weiterer Vorteil: „Durch Einspeisung von Wärme direkt in das „EcoCond“-System spart man sich zusätzlich eine Registerstufe“, erklärt Paul Tucholke.

Straffer Zeitplan

Herausforderung Nummer drei war die Zeit. Die einzelnen Arbeiten waren sehr eng getaktet, um die Beeinträchtigungen im Forschungs- und Lehrbetrieb am Biozentrum möglichst gering zu halten. „Unser Haus und alle beteiligten Firmen haben sehr gut zusammengearbeitet. Nur so konnten wir den straffen Zeitplan einhalten. Ein besonderer Dank geht auch an die Abteilung Betrieb und Service am Campus Riedberg, die uns und das Projekt kompetent unterstützt haben“, erklärt Gabi Lilienthal.

Ausblick: Bauabschnitte zwei und drei

Der Bauabschnitt zwei wurde im Mai 2024 abgeschlossen. Er umfasst die drei Gebäude N240, N210 und N230 im Biozentrum und auch hier sind die BerlinerLuft Technik und HLU beteiligt. Der dritte Bauabschnitt mit weiteren drei Gebäuden (N220, N200 und N250) ist für 2024/2025 geplant.
