Von RS-485 zu SPE: Zukunft der Anlagenkommunikation in der Kälte- und Klimatechnik

Modbus RTU – ein Erfolgsmodell mit Ablaufdatum?

Wer heute eine Kälteanlage, ein Klimagerät oder eine Wärmepumpe mit einer Leittechnik verbindet, trifft mit hoher Wahrscheinlichkeit auf Modbus RTU über RS‑485. Der serielle Zweidrahtbus hat sich in der RACHP-Branche in den letzten Jahrzehnten faktisch zum kleinsten gemeinsamen Nenner entwickelt: Er ist einfach, robust, kostengünstig und wird von nahezu allen Komponentenherstellern unterstützt – vom Verdichter über Ventilatoren und elektronische Expansionsventile bis hin zu Wärmepumpenreglern und Überwachungseinheiten.

Gerade diese breite Unterstützung ist ein Schlüssel seines Erfolgs: Anlagenbauer und Planer müssen in der Regel nur ein Feldbussystem beherrschen. Aus Sicht der Hersteller genügt oft eine einzige Busschnittstelle, um den Großteil der Marktanforderungen abzudecken. Modbus RTU war damit lange Zeit eine pragmatische und wirtschaftlich clevere Lösung.

Doch diese Erfolgsgeschichte hat eine Kehrseite. Modbus RTU wurde Ende der 1970er Jahre entwickelt, zu einer Zeit, in der weder Cyber-Security, noch Cloud-Anbindung, noch detaillierte Zustandsüberwachung eine große Rolle spielten. Wichtige Einschränkungen werden heute immer deutlicher: Die Datenrate ist begrenzt, die Anzahl der Teilnehmer pro Bus ist eingeschränkt, Broadcast- oder Multicast-Mechanismen fehlen, und vor allem gibt es keine inte­grierten Sicherheitsmechanismen. Authentifizierung, Verschlüsselung oder gesicherte Firmware-Updates müssen, wenn überhaupt, mühsam in höheren Protokollschichten nachgerüstet werden.

Gleichzeitig wächst der Druck von außen. Digitalisierung, Energieeffizienz-Vorgaben, Nachhaltigkeitsberichterstattung und neue Cyber-Security-Regulierungen verlangen nach einer moderneren Kommunikationsinfrastruktur. Spätestens hier stellt sich die Frage: Bleibt Modbus RTU noch lange der dominierende Standard – oder braucht es eine IP-fähige, sicherere und leistungsfähigere Alternative?

Ethernet in Kurzform – und was Single Pair Ethernet daraus macht

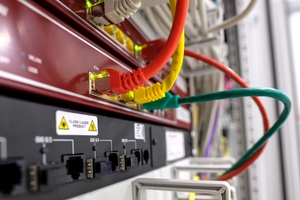

Um die Diskussion einzuordnen, lohnt ein kurzer Blick auf Ethernet. Ethernet ist die dominante Netzwerktechnologie in der IT-Welt – in Büros, Rechenzentren, zunehmend auch in der Industrie. Technisch gesehen handelt es sich um eine Familie von Standards, bei denen Daten in Paketen über ein physikalisches Medium – Kupferkabel, Glasfaser, Funk – übertragen werden. Oberhalb dieser physikalischen Schicht laufen Protokolle wie IP, TCP, UDP, HTTP, MQTT, OPC UA oder Modbus TCP, die dafür sorgen, dass sich Geräte im Netzwerk finden, Daten zuverlässig oder besonders schnell übertragen und Dienste wie Weboberflächen oder Cloud-Anbindungen bereitstellen.

Klassisches Ethernet arbeitet typischerweise mit vier verdrillten Aderpaaren (z. B. beim RJ45-Stecker) und Leitungslängen von bis zu 100 m zwischen zwei aktiven Netzwerkgeräten. Für Serverräume und Büroetagen ist das ideal, für die Anbindung von Feldgeräten und Sensoren in der Fläche dagegen häufig zu aufwendig und zu „schwergewichtig“.

Genau hier setzt Single Pair Ethernet (SPE) an. SPE ist technisch gesehen „normales Ethernet“, nutzt also dieselben Protokolle wie klassisches Ethernet – spricht also IP, TCP, MQTT, OPC UA und Co. Der entscheidende Unterschied liegt in der physikalischen Umsetzung: SPE kommt mit nur einem verdrillten Aderpaar aus. Das reduziert den Materialbedarf, ermöglicht kleinere und robustere Steckverbinder und erlaubt größere Leitungslängen. In der Variante 10BASE‑T1L sind zum Beispiel Reichweiten bis 1.000 m bei 10 Mbit/s spezifiziert. Zusätzlich kann über Power over Data Line (PoDL) die Energieversorgung von Endgeräten mit bis zu etwa 50 W über dasselbe Aderpaar erfolgen.

Für den Anwender bedeutet das: Auf der Protokollebene ist SPE vollwertiges Ethernet, auf der Verkabelungsebene ist es in Aufbau und Handhabung näher an dem, was man von RS-485-Bussen kennt – nämlich eine einfache Zweidrahtleitung mit industriegerechten Steckverbindern nach IEC 63171.

Warum Single Pair Ethernet für die Kälte‑ und Klimatechnik spannend ist

Die Kälte‑, Klima‑ und Wärmepumpenindustrie steht mitten in einem massiven Umbruch. Auf der einen Seite wächst die Zahl der vernetzten Komponenten in Anlagen: mehr Sensorik, intelligente Verdichter, frequenzgeregelte Pumpen, vernetzte Wärmepumpen, verteilte Kältezentralen und integrierte Gebäudeautomationssysteme. Auf der anderen Seite steigen die Anforderungen an Transparenz und Steuerbarkeit – Stichwort Energiekosten, Dekarbonisierung und regulatorisches Reporting.

Heute werden diese Anforderungen häufig mit einem Mix aus Modbus RTU, proprietären Feldbussen, Remote-I/O-Modulen und Gateways in Richtung BACnet, Modbus TCP oder Cloud-Anbindungen erfüllt. Das Ergebnis ist eine insellösungsartige Kommunikationslandschaft: Unterhalb der IP-Ebene dominiert Modbus RTU, darüber herrscht Vielfalt an Protokollen und Herstellerspezifika. Jede Übersetzungsstufe (Gateway) kostet Geld, erzeugt Latenz und ist eine potentielle Fehlerquelle – und oft auch ein Sicherheitsrisiko.

Die Vision eines SPE-basierten Ansatzes sieht anders aus: Ethernet‑Kommunikation soll nicht mehr im Schaltschrank enden, sondern sich bis in den Sensor oder Aktor hinein durchziehen. Verdichter, Ventilatoren, Expansionsventile, Wärmemengenzähler, Raumgeräte oder Kältemittelpumpen wären künftig direkt IP-fähig und könnten über SPE an ein gemeinsames Ethernet-Netz angebunden werden. Gateways würden nicht verschwinden, aber sie wären deutlich weniger und könnten sich auf reine Protokollintegration (z. B. zum Backend eines Herstellers) konzentrieren, statt serielle Feldbusse zu übersetzen.

Stärken von Single Pair Ethernet im Vergleich zu Modbus RTU

Der wichtigste Unterschied aus Anwendersicht ist die durchgängige IP-Kommunikation. Während Modbus RTU ein Feldbus ohne IP-Funktionalität ist, baut SPE direkt auf Ethernet/IP auf. Das ermöglicht eine saubere Ende-zu-Ende-Kommunikation vom Feldgerät über Switches, Router und Firewalls bis in die Gebäudeleittechnik oder die Cloud. Prozessdaten, Diagnosen, historische Trends oder Firmware-Updates nutzen dasselbe Kommunikationsprinzip wie Büro-PCs oder Server. Für Betreiber großer Anlagen bedeutet das eine Vereinheitlichung der Netzwerkwelt: IT und OT wachsen zusammen, anstatt über Gateways mühsam gekoppelt zu werden.

Ein zweiter, sehr praktischer Vorteil liegt in der Datenrate. Selbst mit 10 Mbit/s – der langsamsten SPE‑Variante – stehen im Vergleich zu typischen Modbus-Geschwindigkeiten (im kBaud-Bereich) um Größenordnungen mehr Bandbreite zur Verfügung. Das erlaubt es, weit mehr als nur Soll- und Ist-Werte auszutauschen. Detaillierte Diagnosen, umfangreiche Ereignisprotokolle oder Cloud-Analytik werden möglich, ohne dass das Netz sofort „verstopft“. Gerade mit Blick auf vorausschauende Wartung und Condition Monitoring, etwa bei Verdichtern oder größeren Kälteverbundsystemen, ist dies ein entscheidender Punkt.

SPE greift außerdem direkt auf die etablierten Cyber-Security-Mechanismen der IT-Welt zurück. Verschlüsselte Verbindungen, zertifikatsbasierte Authentifizierung, Rollen- und Rechtekonzepte, Segmentierung durch VLANs und Firewalls – all das ist bei Ethernet bereits vorhanden und in Normen, Best‑Practice‑Guides und Produkten im Markt fest verankert. Modbus RTU hingegen bietet von Haus aus keinerlei Schutz; jede Form von Authentifizierung oder Verschlüsselung muss aufwändig darübergestülpt werden – oder wird aus Kostengründen ganz weggelassen. Angesichts neuer gesetzlicher Anforderungen an Cyber-Resilienz ist das ein immer schwerer vertretbares Risiko.

Hinzu kommt der Aspekt der Versorgung über dieselbe Leitung. Mit PoDL kann ein SPE-Strang nicht nur Daten übertragen, sondern gleichzeitig kompatible Feldgeräte mit Energie versorgen. Für viele Komponenten der Kälte- und Klimatechnik – etwa Sensoren, Raumregelgeräte oder Kommunikationsmodule – reichen die vorgesehenen Leistungsklassen vollständig aus. Es entfallen separate Kleinspannungsnetzteile und zusätzliche Versorgungsleitungen. Montagezeiten und Materialkosten sinken, der Platzbedarf in Verteilungen verringert sich, und die Brandlast durch Kabel wird reduziert.

Nicht zuletzt bietet SPE auch ökologische Vorteile. Weil nur ein Aderpaar benötigt wird, reduziert sich der Kupfer‑ und Kunststoffverbrauch im Vergleich zu vierpaarigen Ethernet-Kabeln spürbar. In Verbindung mit PoDL kann häufig komplett auf zusätzliche Stromleitungen verzichtet werden. Bei großen Anlagen oder Serienprodukten sind damit erhebliche Ressourceneinsparungen möglich – ein Argument, das in Zeiten von CSRD‑Berichtspflichten und Nachhaltigkeitszielen zunehmend Gewicht bekommt.

Schwachstellen und Stolpersteine aus Sicht der Praxis

So überzeugend die technischen Vorteile von SPE auf dem Papier erscheinen, so wichtig ist ein Blick auf die praktischen Herausforderungen, die ein Umstieg mit sich bringt.

Der erste und offensichtlichste Punkt sind die Kosten auf Geräteebene. Ein einfacher RS-485-Transceiver für Modbus RTU ist sehr günstig und hat minimale Anforderungen an Rechenleistung und Speicher. Ein SPE-fähiges Gerät benötigt dagegen einen deutlich komplexeren Ethernet-PHY, oft einen leistungsfähigeren Mikrocontroller mit IP-Stack, Security-Bibliotheken und Update-Logik. Kurzfristig bedeutet das höhere Stückkosten, insbesondere bei einfacheren Geräten in hohen Stückzahlen. Sicher ist: Mit zunehmender Verbreitung werden die Preise für SPE‑Bauteile sinken. In der Übergangsphase bleibt der Kostendruck jedoch ein ernstzunehmender Einwand, vor allem in stark preissensitiven Märkten.

Ein weiterer Aspekt ist die Installationspraxis. Kältetechniker sind an Modbus-Busse gewöhnt: zwei Adern plus Schirm, Abschlusswiderstände, Adressierung, eventuell ein oder zwei Repeater – mehr braucht es oft nicht. Ethernet, selbst in der Form von SPE, bringt andere Fragestellungen ins Spiel: IP-Adresskonzepte, Subnetzplanung, Konfiguration von Switches, gegebenenfalls VLANs und Firewalls. Das ist für viele Monteure und Inbetriebnehmer zunächst ungewohnt und kann zu Fehlern und Frust führen, wenn die Einführung nicht von entsprechenden Schulungs- und Unterstützungsangeboten begleitet wird.

Hinzu kommt, dass branchenspezifische Profile für SPE in der RACHP-Welt erst entstehen. Bei Modbus RTU haben sich im Laufe der Jahre de facto Standardregister und Datenmodelle etabliert, auch wenn sie nicht immer perfekt dokumentiert sind. Für SPE-basierte Kommunikation stehen solche konsolidierten Profile erst am Anfang. Die Kooperation zwischen ASERCOM und der „Single Pair Ethernet System Alliance“ hat genau das Ziel, hier frühzeitig klare Empfehlungen zu erarbeiten, damit nicht jedes Unternehmen seine eigene, inkompatible Ethernet-Variante für Kälte‑ und Klimageräte definiert. Solange diese Arbeit aber noch im Gange ist, besteht die Gefahr einer Fragmentierung auf IP-Basis.

Auch die Migrationsfrage darf nicht unterschätzt werden. Die installierte Basis an Modbus-Geräten ist riesig und wird nicht von heute auf morgen verschwinden. Über viele Jahre wird es daher realistischerweise ein Nebeneinander von Modbus RTU und SPE-basierten Lösungen geben. Der Übergang wird Gateways, Hybridgeräte mit beiden Schnittstellen und Übergangskonzepte erfordern. Damit steigt zumindest zeitweise die Komplexität im System, bevor sie langfristig sinken kann. Wer SPE in neuen Projekten einsetzen will, muss also sorgfältig planen, wie Alt- und Neuanlagen miteinander kommunizieren und welche Strategie für Service und Ersatzteilhaltung verfolgt werden soll.

Schließlich stellt sich die Frage, ob für sehr einfache Anwendungen ein vollwertiger Ethernet-Stack nicht schlicht „überdimensioniert“ ist. Für lokale, nicht vernetzte Temperaturfühler oder reine Ein/Aus-Signale mag eine einfache serielle Lösung weiterhin die pragmatischste Option bleiben. Es ist durchaus denkbar, dass es langfristig eine Koexistenz geben wird: SPE/Ethernet dort, wo Security, Fernzugriff, Analytik und Interoperabilität im Vordergrund stehen, und schlanke serielle Lösungen dort, wo Einfachheit und Preis dominieren.

Gemeinsamer Branchen-Ansatz statt Insellösungen

Damit SPE in der Kälte-, Klima- und Wärmepumpentechnik tatsächlich eine ähnliche Rolle wie Modbus RTU übernehmen kann, ist entscheidend, dass die Branche koordiniert handelt und nicht jeder für sich vorangeht. Genau aus diesem Grund arbeiten ASERCOM und die „Single Pair Ethernet System Alliance“ in einer gemeinsamen Arbeitsgruppe zusammen. Ziel ist es, den Wildwuchs an Varianten zu vermeiden und frühzeitig gemeinsame Nenner zu definieren:

Welche SPE-Unterstandards (10BASE‑T1L, 10BASE‑T1S, eventuell auch 100BASE‑T1) sind für typische RACHP-Anwendungen wirklich sinnvoll?

Welche Topologien – vom klassischen Bus über Linie und Stern bis hin zu Mischformen – eignen sich für Verflüssigerstände, Kühlmöbelreihen, zentrale Kälteanlagen oder Wärmepumpenfelder?

Wie können bestehende RS-485-Kabelstrecken in SPE-Architekturen eingebunden oder weitergenutzt werden?

Welche Protokolle (etwa Modbus TCP, BACnet/IP, MQTT, OPC UA) sind in welchen Anwendungsszenarien sinnvoll und wie sollten Datenmodelle aussehen, damit Geräte unterschiedlicher Hersteller interoperabel zusammenarbeiten?

Fazit: Evolution statt Revolution

Single Pair Ethernet ist ein hochinteressanter Kandidat für die Rolle eines „Modbus‑Nachfolgers“ in der Kälte-, Klima- und Wärmepumpentechnik – aber nicht als direkter Drop-In-Ersatz, sondern als Teil einer schrittweisen technologischen Evolution. Die Technik bringt viele Eigenschaften mit, die in den kommenden Jahren unverzichtbar werden: durchgängige IP-Kommunikation, integrierbare Cyber-Security, höhere Datenraten, Stromversorgung über die Datenleitung und bessere ökologische Kennzahlen. Gleichzeitig sind die Hürden in Form von höheren Hardwarekosten, mehr Entwicklungs- und Schulungsaufwand sowie einer langen Migrationsphase real und dürfen nicht unterschätzt werden.

Aus heutiger Sicht ist es wenig wahrscheinlich, dass Modbus RTU in kurzer Zeit aus den Anlagen verschwindet. Realistischer ist ein längerer Zeitraum, in dem beide Welten parallel existieren: SPE für neue, stärker vernetzte und sicherheitskritische Anwendungen, Modbus RTU in bestehenden Systemen und einfachen Aufgaben. Je besser es gelingt, brancheneinheitliche Profile und Architekturleitfäden für SPE zu entwickeln, desto attraktiver wird die Technologie für Hersteller, Anlagenbauer und Betreiber.

Ob SPE langfristig die Rolle von Modbus RTU als dominierendes Kommunikationssystem in der RACHP-Branche übernimmt, hängt daher weniger von der physikalischen Übertragungstechnik ab – die ist weitgehend gelöst – sondern von Standardisierung, Interoperabilität, Schulung und wirtschaftlichen Rahmenbedingungen. Genau an diesen Themen arbeiten ASERCOM und die „Single Pair Ethernet System Alliance“ derzeit gemeinsam. Wer diese Entwicklung frühzeitig verfolgt und erste Pilotprojekte plant, verschafft sich einen wichtigen Erfahrungsvorsprung für die Kommunikationsinfrastruktur der nächsten Dekade.
